1280x1024/640x512 Hálózat és digitális kettős kimeneti SWIR kamera modul
Meghatározás
Modell | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Érzékelő | Képérzékelő | 1/2 ″ Sony Ingaas Global Shutter Swir érzékelő IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir érzékelő IMX991 |
| Hatékony pixelek | Kb. 1,34MP | Kb. 0,34MP | |
| Pixel méret | 5μm | ||
Lencse | Válaszhullámhossz | 1000 ~ 1700nm | |
| ICR | Támogatás 2 mód: széles sáv: 1000 ~ 1700nmnarrow sáv: 1450 ~ 1700nm | ||
| Gyújtótávolság | 17 mm ~ 510 mm, 30x optikai zoom | ||
| Nyílás | F2.8 ~ f5.5 | ||
| Látómező | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Közeli fókusz távolság | 1m ~ 10 m (széles ~ tele) | ||
| Zoomsebesség | Kb. 7s (optikai széles ~ Tele) | ||
Videó | Tömörítés | H.265/H.264/H.264H/MJPEG | |
| Felbontás | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Video bitsár | 32 kbps ~ 16Mbps | ||
| Hang | AAC / MP2L2 | ||
| Lvds videó | 25/30/50/60fps@2MP (1920 × 1080) | ||
Hálózat | Tárolás | TF kártya (256 GB), FTP, NAS | |
| Hálózati protokoll | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multy -out | Támogatás | ||
| Firmware frissítés (LVDS) | Csak a firmware frissítheti a hálózati porton keresztül | ||
| Általános események | Mozgás, Tamper, SD kártya, hálózat | ||
| Ivs | Tripwire, keresztkerítés -észlelés, behatolás, elhagyott tárgy, gyors - mozgó, parkolási észlelés, tömeggyűjtési becslés, hiányzó tárgy, loitering észlelés. | ||
| Zajcsökkentés | 2D/3D | ||
| Expozíciós mód | Kézi, autó, rekesz prioritása, redőny prioritás | ||
| Expozíciós kompenzáció | Támogatás | ||
| Zársebesség | 1/1 ~ 1/30000s | ||
| Fókusz üzemmód | Auto/kézikönyv/félig automatikus | ||
| Elektronikus leereszkedés | Támogatás | ||
| Heat Haze Redukció | Támogatás | ||
| Flip | Támogatás | ||
| EIS | Támogatás | ||
| Digitális zoom | 16x | ||
| Külső irányítás | TTL | ||
| Felület | 4pin Ethernet port, 6pin soros és tápegység, 5pin audio port.30pin lvds | ||
| Kommunikációs protokoll | Sony Visca, Pleco D/P | ||
| Üzemeltetési feltételek | - 30 ~+60 ° C/20%~ 80%RH | ||
| Tárolási feltételek | - 40 ~+70 ° C/20%~ 95%RH | ||
| Tápegység | DC 12V | ||
| Energiafogyasztás (TBD) | AVG: 6W; Max: 11W | ||

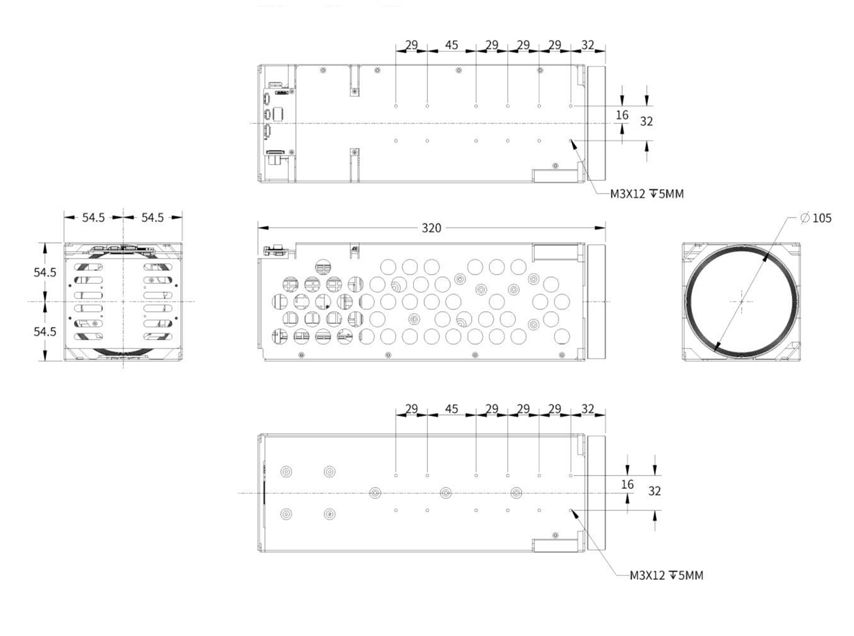

| Méretek (l*w*h) | Kb. 320 mm*109 mm*109 mm | ||
| Súly | 3,1 kg | ||
Hálózati felület
| Beír | Csapszám | Tűnév | Leírás |
| J2_4Pin Ethernet interfész | 1 | Ethrx - | Adaptív Ethernet port, Internet RX - |
| 2 | Ethrx+ | Adaptív Ethernet port, Internet RX+ | |
| 3 | ETHTX - | Adaptív Ethernet port, Internet TX - | |
| 4 | ETHTX+ | Adaptív Ethernet port, Internet TX+ | |
| J3_6Pin Power & UART felület | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL 3.3v. | |
| 4 | TXD1 | TTL 3.3v. | |
| 5 | Rxd0 | TTL 3.3v. | |
| 6 | Txd0 | TTL 3.3v. | |
| J1_5pin audio felület | 1 | Audio_out | Audio Out (sorba) |
| 2 | GND | GND | |
| 3 | Audio_in | Audio be (sor be) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS interfész
| Kikötő | Szám | Tűnév | Leírás |
| J4_30pin LVDS interfész (hasonló a Sony 30Pin digitális interfészhez) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC kimenet (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL 3.3V szint, VISCA protokoll, ugyanaz a TXD0 -ra a J3_6PIN porton. De nem tud csatlakozni egyszerre. | |
| 19 | Uart1_rx | TTL 3.3V szint, VISCA protokoll, ugyanaz az RXD0 -nál a J3_6PIN porton. De nem tud csatlakozni egyszerre. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
