12um 640x512 USB kimeneti kompakt méretű termikus modul
|
Modellszám |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Termikus modul |
||||
|
Képérzékelő |
VOX FUILED FOCKAL sík tömbök |
|||
|
Max. Felbontás |
640 × 512 |
|||
|
Képkaparék |
Állítható, 6Hz -től 30 Hz -ig |
|||
|
Pixel -intervallum |
12 μm |
|||
|
Válaszhullámpánt |
8 μm - 14 μm |
|||
|
Háló |
≤ 40mk (@ 25 ° C), f# = 1,0 |
|||
|
Lencse (fókusztávolság) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F szám |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1,3mrád |
0,8mrád |
0,6mrád |
0,48mrád |
|
Látómező (h × v) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Fókuszálási távolság |
2m |
5m |
7m |
8m |
|
Hőmérsékleti mérés |
||||
|
Hőmérsékleti tartomány |
- 20 ° C ~+150 ° C és 100 ° C ~ 550 ° C |
|||
|
Hőmérsékleti pontosság |
Max (± 2 ° C, ± 2%) környezeti hőmérsékleten 25 ° C és az objektum hőmérséklete 0 ° C felett |
|||
|
Hőmérsékleti távolság (0,65 × 0,65m alapján) |
10 m (legtávolabbi) |
15 m (legtávolabbi) |
20 m (a legtávolabbi) |
25 méter (legtávolabbi) |
|
Termográfia -szabály |
3 Hőmérsékleti mérési szabálytípusok, 21 szabály (10 pont, 10 régió és 1 vonal) |
|||
|
Adatkimenet |
16 bites hőmérsékleti adatok |
|||
|
Képernyő |
||||
|
Kontraszt beállítás |
Igen |
|||
|
Fényerő -beállítás |
Igen |
|||
|
Paletták |
15 színes paletta állítható, alapértelmezett fehér forró |
|||
|
FFC (lapos mező korrekciós) mód |
Autó, kézi, külső korrekció |
|||
|
DDE |
Igen |
|||
|
Általános |
||||
|
Hardver felület |
USB2.0 FPC |
|||
|
Hatalom |
DC 5V ± 5% |
|||
|
Energiafogyasztás |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Rezgés és sokk |
Rezgés: szinuszos rezgés, 20 m/s ², 3 - tengely Sokk: fél szinuszhullám, 30 g/11 ms, 3 - 6. tengely - |
|||
|

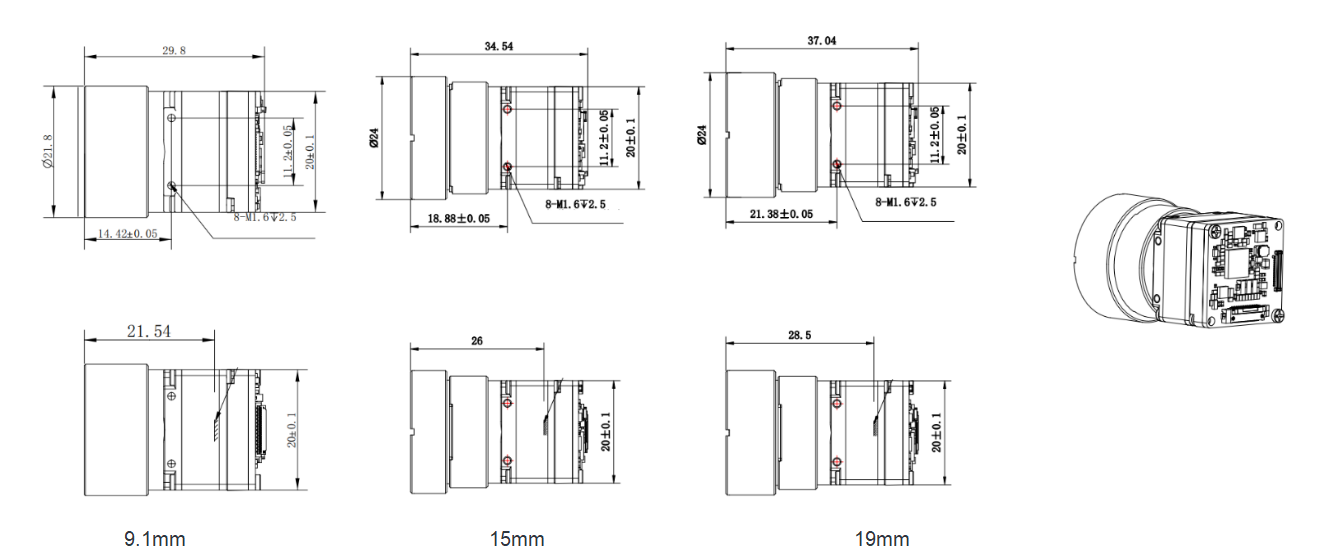

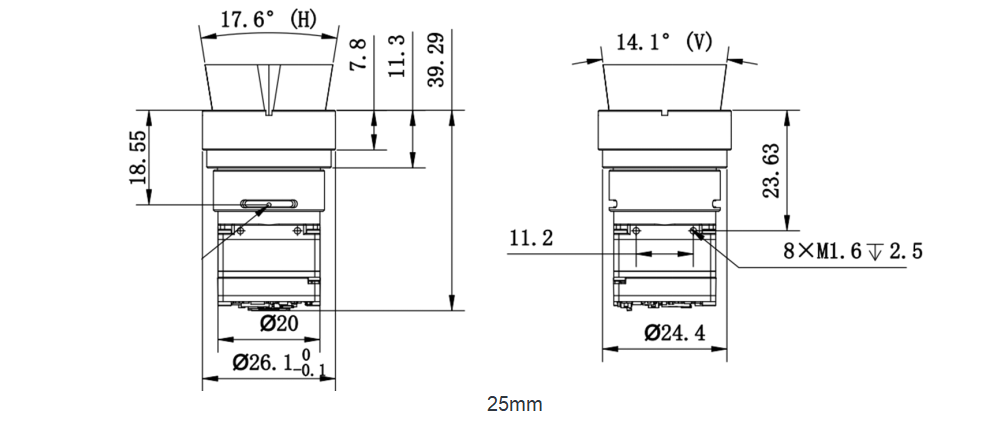

Dimenzió (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37,04*20*20 mm |
39,29*20*20 mm |
|
Súly |
≤22 g |
≤28 g |
≤32 g |
≤33 g |
|
Üzemi hőmérséklet |
- 40 ° C ~ 70 ° C |
|||
