12um 384x288 USB kimeneti kompakt méretű termikus modul

Modellszám

SG - HTM03U2 - T9

SG - HTM03U2 - T15

Termikus modul

Képérzékelő

VOX FUILED FOCKAL sík tömbök

Max. Felbontás

384 × 288

Képkaparék

Állítható, 6Hz -től 50 Hz -ig

Pixel -intervallum

12 μm

Válaszhullámpánt

8 μm - 14 μm

Háló

≤ 40mk (@ 25 ° C), f# = 1,0

Lencse (fókusztávolság)

9,7 mm

15,4 mm

F szám

F1.0

F1.0

IFOV

1.2mrád

0,8mrád

Látómező (h × v)

26,46 ° × 19,81 °

17 ° × 12,8 °

Min. Fókuszálási távolság

2m

5m

Hőmérsékleti mérés

Hőmérsékleti tartomány

- 20 ° C ~+150 ° C és 100 ° C ~ 550 ° C

Hőmérsékleti pontosság

Max (± 2 ° C, ± 2%) környezeti hőmérsékleten 25 ° C és az objektum hőmérséklete 0 ° C felett

Hőmérsékleti távolság

(0,65 × 0,65m alapján)

10 m (legtávolabbi)

15 m (legtávolabbi)

Termográfia -szabály

3 Hőmérsékleti mérési szabálytípusok, 21 szabály (10 pont, 10 régió és 1 vonal)

Adatkimenet

16 bites hőmérsékleti adatok

Képernyő

Kontraszt beállítás

Igen

Fényerő -beállítás

Igen

Paletták

15 színes paletta állítható, alapértelmezett fehér forró

FFC (lapos mező korrekciós) mód

Autó, kézi, külső korrekció

DDE

Igen

Általános

Hardver felület

USB2.0 FPC

Hatalom

DC 5V ± 5%

Energiafogyasztás

≤0,55W

Rezgés és sokk

Rezgés: szinuszos rezgés, 20 m/s ², 3 - tengely

Sokk: fél szinuszhullám, 30 g/11 ms, 3 - 6. tengely -

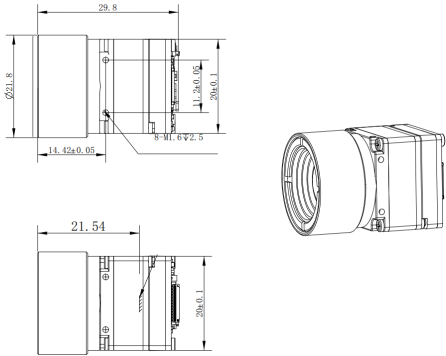

Dimenzió

29,8 mm*20 mm*20 mm

29,8 mm*20 mm*20 mm

Súly

≤22 g

≤22 g

Üzemi hőmérséklet

- 40 ° C ~ 70 ° C
