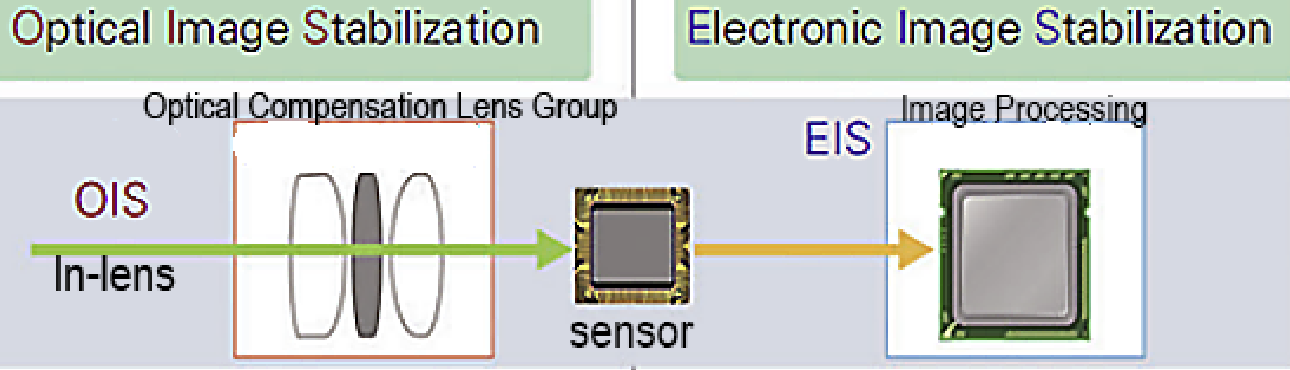

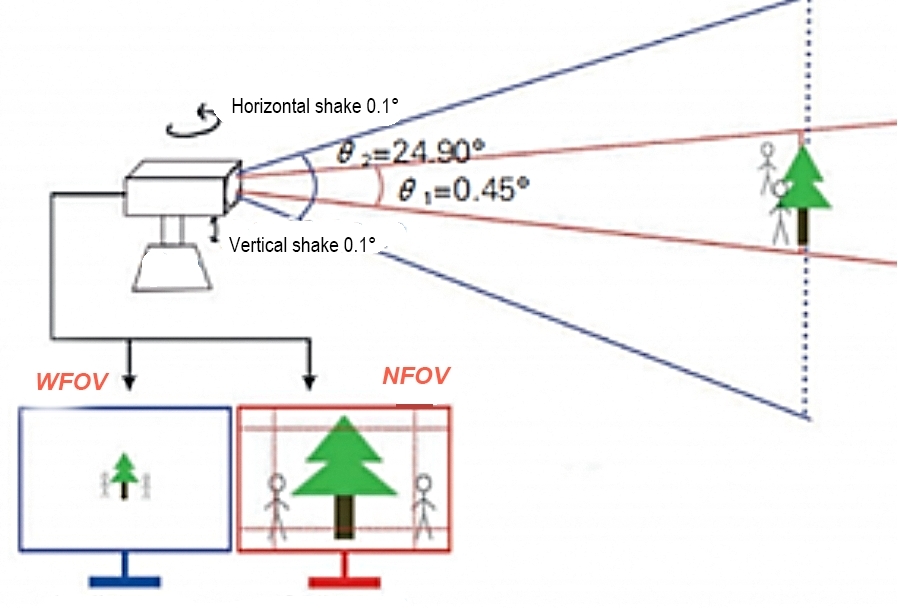

Biztonsági forgatókönyvekben a megfigyelő berendezések gyakran szélnek vannak kitéve - a hosszú - távolságrendezés miatt. Míg a kamera Széles - szög üzemmód minimális érzékenységet mutat a külső zavarokkal szemben, televíziós mód Az optikailag erősíti a mechanikai rezgéseket, ami jelentős kép elmosódását vagy akár a célfókusz elvesztését eredményezi. Következésképpen, aktív stabilizációs mechanizmusok a hosszú - tartományi megfigyelő rendszerek kritikus technikai követelményeként jelentkeztek. A jelenlegi stabilizációs technológiák elsősorban két kategóriába tartoznak: Optikai képstabilizálás (OIS) és Elektronikus képstabilizálás (EIS).
Az EIS egy kép postát alkalmaz - Feldolgozási algoritmust a képstabilizálás elérése érdekében. Ez megköveteli, hogy az aktuális lövés megnövekedjen, ami 10% -os - 20% -os elvesztést eredményez a megfigyelő látómezőnek. Az EIS technológiában a lencse csak a kép megszerzéséért felelős. Miután az érzékelő képeket képez, először képeket kell stabilizálni a beépített - képprocesszor mag algoritmusában, majd a videót tömörítik és továbbítják. Az ilyen típusú képstabilizációt teljes mértékben a digitális feldolgozási technológiával érik el, amely csökkenti a videó minőségét és általános stabilizációs hatással rendelkezik. Általában alacsony - végtermékekben használják költségnövelése miatt.

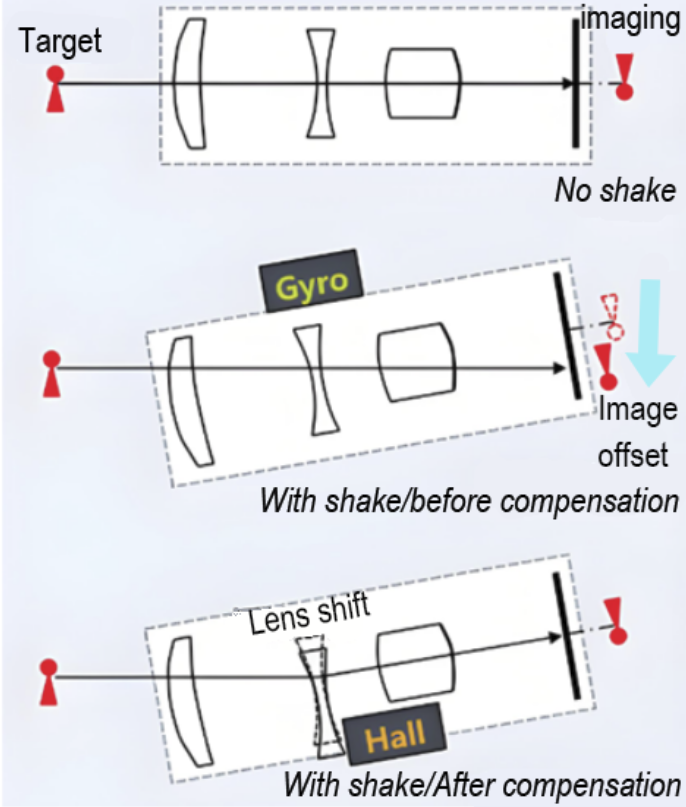

Az OIS a lencse szerelvényen belüli giroszkópot alkalmazza a kamera rezgéseinek észlelésére. A giroszkóp a mechanikus mozgási adatokat az OIS vezérlőhöz továbbított elektromos jelekké alakítja. A vezérlő központi feldolgozó egysége azonnal elemzi és kiszámítja azt az elmozdulást vagy szöget, amelyre a lencse kompenzálnia kell, és a tekercsek és mágnesek három halmaza által generált elektromágneses erőt használja a meghajtómotoron keresztül, hogy pontosan meghajtja a lencsét, hogy megdöntse, kijavítsa az optikai útvonalat, és elkerülje a Shake által okozott kép elmosódását. Az optikai kialakításban egy mozgatható lencse hozzáadásával a lencse eltolódását a rázás mennyisége alapján szabályozzák, az optikai út kompenzálva a stabil állapotba.
Az egyes expozíciós ciklusokon belül az OIS -nek egymás után kell végrehajtania: rezgés észlelését, jelfeldolgozását és kompenzáló lencse működtetését. A teljes folyamat a szervo mozgás, amelynek a rövid kimutatási idő, a gyors jelfeldolgozási sebesség, a kis lencse kompenzációs mozgás jellemzői is, és egy egyszerű és viszonylag stabil PID kontroll algoritmust alkalmaznak.
